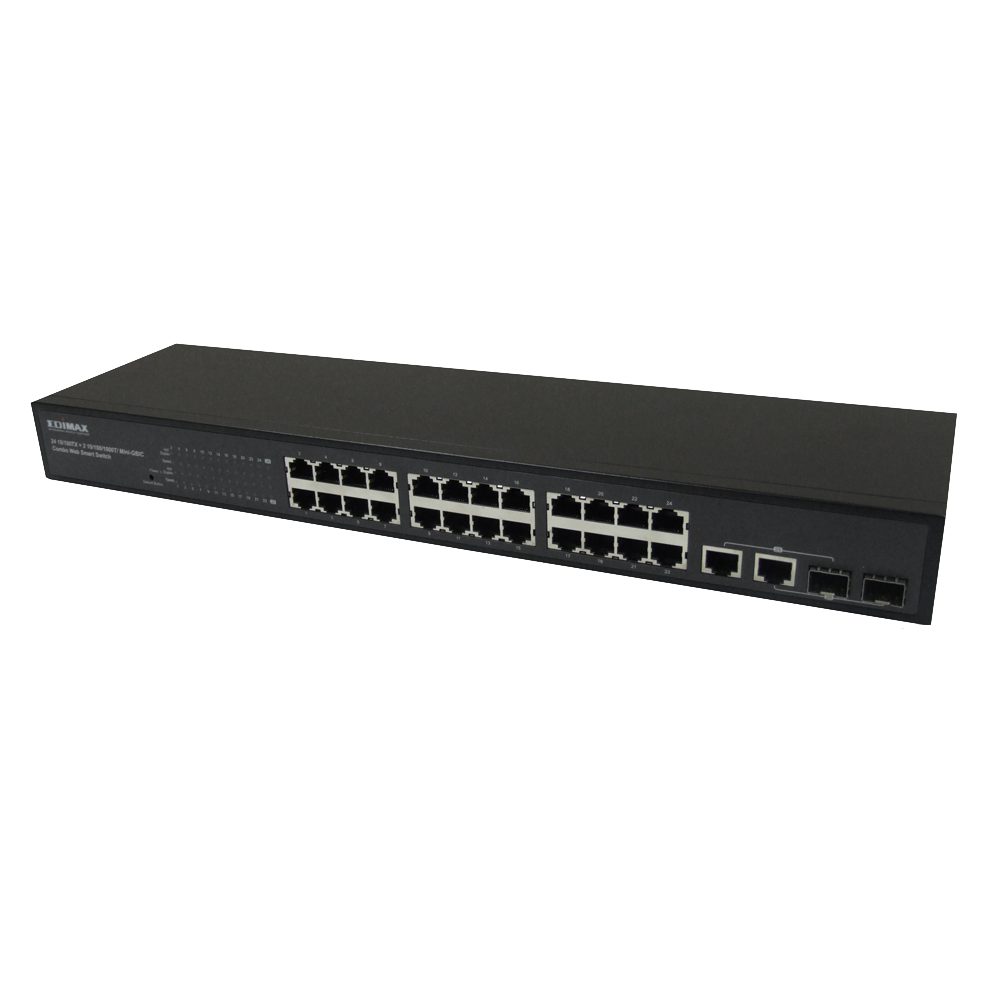

24 10/100TX + 2 10/100/1000T /Mini-GBIC Combo Web Smart Switch
ES-5226RS
  • V souladu se standardy IEEE802.3/802.3u/802.3z
  • Podpora IEEE802.3x Flow Control
  • Podpora Port based priority a 802.1p priority tag
  • Podpora Port based VLAN a 802.1q Tag VLAN
  • Podpora Auto MDI/MDIX a N-way Auto-Negotiation
  • Store-and-Forwarding switching a Non-Blocking



EW-5226RS je switch s 24 porty, díky kterému můžete vytvořit výkonnou síť. Využívá mechanizmus store-and-forward, který nabízí nízkou odezvu pro rychlé sítě.

Switch nabízí 24 portů  10/100Base-TX a 2 porty combo gigabit pro zajištění vysoké rychlosti připojení. Podporuje auto-learn a v tabulce uchovává zdrojové MAC adresy.

Díky tabulce MAC adres 4K a vysoké propustnosti může EW-5226RS být použitý pro propojení různých segmentů sítě.

Zařízení se mohou bezprostředně připojovat k EW-5226RS. Switch se automaticky učí adresy uzlů, které jsou následně využívány pro filtrování a posílá celou komunikaci na základě cílové adresy.

Swith můžete propojit s jiným pro vytvoření větší sítě složené z více pracovních skupin. Pomocí optických kabělů můžete switche propojit na větší vzdálenosti, až 550m (více módový optický kabel) nebo až 10km (jednomodový optický kabel).

ES-5226RS podporuje QoS (Quality of Service) a CoS (Class of Service). QoS umožňuje nastavit priority paketů. CoS se vztahuje k  setům funkcí nebo skupiny služeb, které jsou přiřazené k uživatelům na základě politiky firmy. CoS odlišuje přenos v síti s vysokou a nízkou prioritou. odróżnia w sieci ruch o wysokim i niskim priorytecie. Kvůli identifikaci třídy mohou být do paketů dodávány tagy, ale nezaručuje to jejich doručení, tak jak to zaručuje QoS.






Klíčové Vlastnosti

  • V souladu se standardy 802.3 10Base-T, 802.3u 100Base-TX, 802.3ab 1000Base-T, 802.3z Gigabit fiber, 802.3x Flow control a Back pressure, 802.3ad Port Trunk, 802.1p Class of Service
  • 24 portů 10/100 TX a 2 portů 10/100/1000/Mini-GBIC Combo
  • Auto-MDI/MDI-X
  • High Switch Fabric až 8.8Gb/s
  • N-way Auto-Negotiation
  • Přepínání Store-and-Forwarding
  • Tabulka MAC Adres 4K
  • Non-Blocking
  • Pause-frame pro Full-Duplex
  • Back-pressure pro Half-Duplex






APLIKAČNÍ SCHÉMA

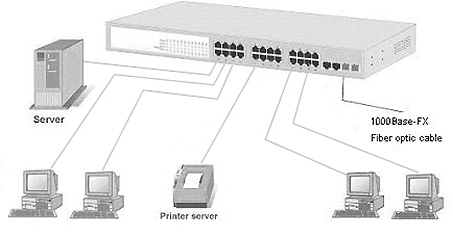

Malá skupina

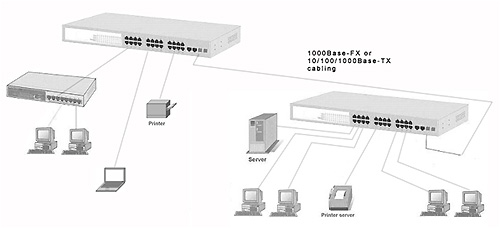

Segment uplink



Standardy 802.3/802.3u/802.3ab/802.3z/802.3x/802.3ad/802.1p
Konektor 10/100TX: 24 x RJ-45 with Auto MDI/MDI-X function
10/100/1000T/ Mini-GBIC Combo: 2 x RJ-45 with Auto MDI/MDI-X function + 2 x 1000 SFP sockets
Přenosové rychlosti 14,880pps for Ethernet port
148,800pps for Fast Ethernet port
1,488,000pps for Gigabit Ethernet port
Architektura Switche Store and forward architecture
Back-plane 8.8Gbps with full wire speed
MAC adresy 4K MAC with Auto learning
Flash ROM 512Kbytes
LED Per unit: System power (Green)
10/100TX Port: Activity/ Duplex (Green), Speed (Amber)
10/100/1000T/ Mini-GBIC Combo: Activity/ Duplex (Green), Speed (Green)
Napájení 100~240VAC 50/60Hz
Spotřeba 15.4watts (imum)
Pracovní teploty 0~45°C
Pracovní vlhkost 10~90% (Non-condensing)
Teplota skladování -40~70°C
Rozměry 440 x 120 x 44mm
Instalace 19 “EIA /TIA Rack design
EMI FCC Class A, CE
Bezpečnost UL, cUL, CE/EN60950-1
Správa Web management
Konfigurace portů Link speed, k mode, Port disable/Enable, Port Flow control disable/Enable, Port Auto negotiation
Port Trunk Trunk groups up to 3. Maximum trunk port members up to 4
LACP Support LACP
VLAN Port Based VLAN, 802.1Q Tag VLAN
VLAN entry up to 32
QOS Port based priority
802.1p priority tag
Class of Service System provides 2 queues for High and Low priority
Support priority weighted ration (H /L): 1:0(always high priority), 4:1(4 High priority then 1 Low priority packet), 8:1(8 High priority then 1 Low priority packet)
Kontrola šířky pásma Each port's bandwidth is configurable on both ingress and egress traffic independently. Rate limit from 32Kbps to 256Kbps
DHCP Provide DHCP Client functions
Broadcast Storm filter Disable or Enable
Port Mirror Global System support 3 mirroring type RX, TX and both packet, The maximum of mirror entries up to 26
Filtrování MAC Adres Allow a network administrator permit and deny network access to hosts associated with the MAC address
Firmware Upgrade Support Web firmware update, backup and restore
*Maximální výkon, přenosové rychlosti a pokrytí záleží na síťových podmínkách a faktorech životnícho prostředí.
* Specifikace a design se mohou změnit bez předchozího upozornění.
